PLO(Phase Locked OSC)

○○○○○○○○イメージ

超小型タイプ PLO(Phase Locked OSC)

UHFから9GHzの範囲で指定の1波を出力する発振器です。超小型でありながら出力レベルは最大+15dBm、基準信号は内蔵、外部のどちらでも製作可能です。位相雑音は出力周波数の分解能とトレードオフになりますので、お問い合わせ下さい。
(ご参考:6.5GHzの場合 -90dBc/10kHz offset)42L×20W×10H (mm)
MOQ(最低発注数量)は5個、周波数は同一・ランダムのどちらでも結構です。

○○○○○○○○イメージPLSS-SCタイプ PLO(Phase Locked OSC)

8GHzから26.5GHzの範囲で指定の1波を出力する発振器です。出力レベルは最大+13dBm、基準信号は内蔵、外部のどちらでも製作可能です。位相雑音は出力周波数の分解能とトレードオフになりますので、お問い合わせ下さい。
(ご参考:26.5GHzの場合 -85dBc/10kHz offset)
外形寸法は、ご要求仕様により変更可能です。 110L×60W×30H (mm)


○○○○○○○○イメージPLSS-DDタイプ PDRO(Phase Locked Dielectric Resonator OSC)

コンパクトサイズのデュアルループPDROです。内蔵している高性能VCXOにより外部基準信号の影響を受けないため、低雑音を実現しています。
(ご参考:13GHzの場合 -100dBc/10kHz offset)
逓倍器等と組み合わせ、ミリ波帯信号源としてご使用いただけます。

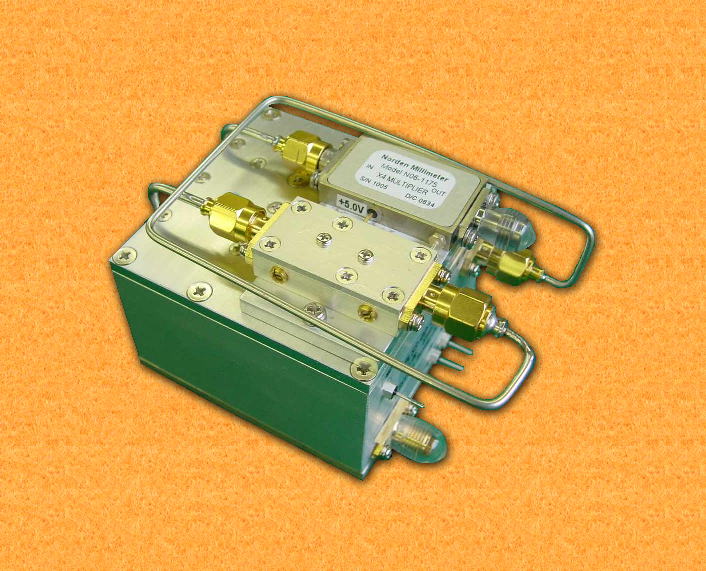

※写真の製品は、出力周波数52GHz


     カタログは参考仕様です。すべての製品は、お客様仕様で設計製作いたします。
